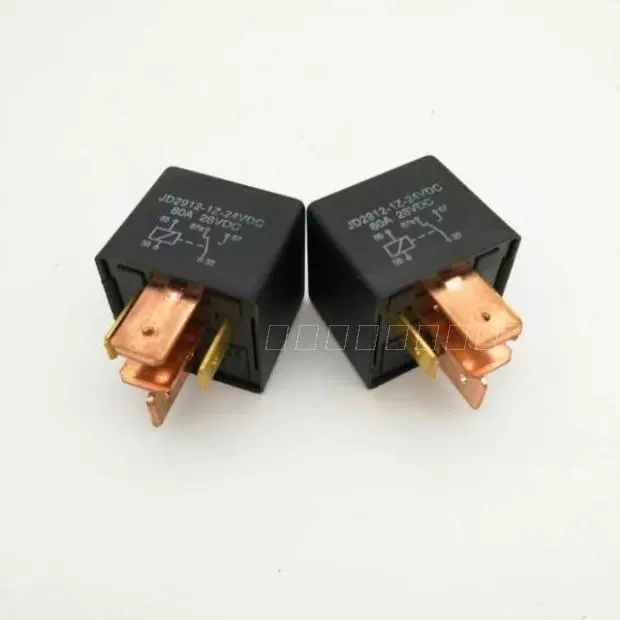

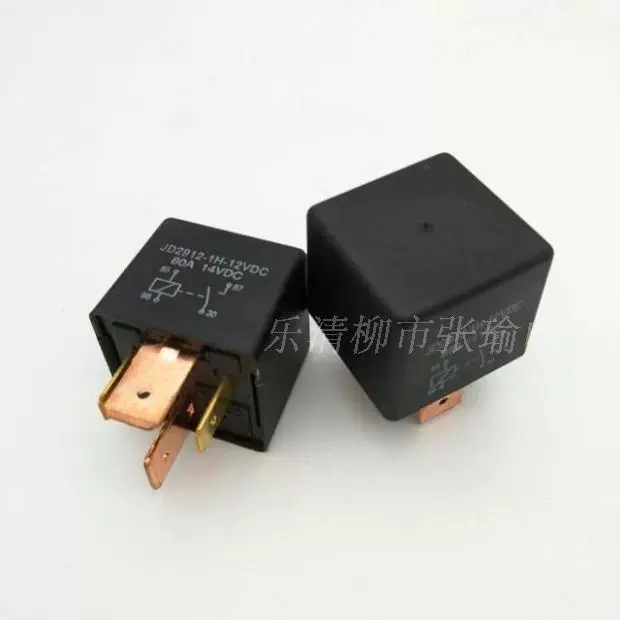

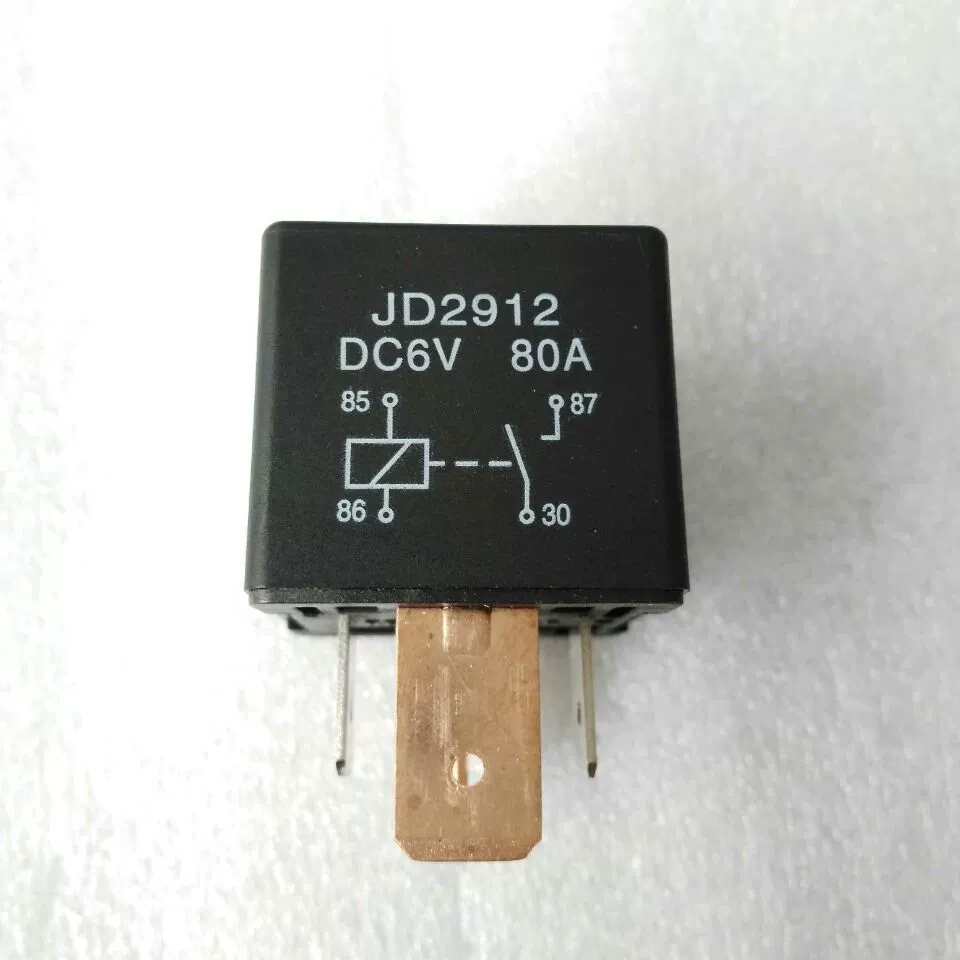

Máy điều hòa không khí chân rộng JD2912 6V/12V/24V/80A, rơ le ô tô 4 chân 5 chân phích cắm đa năng

Kiến thức cơ bản về rơ-le:

Trong mã rơ-le:

• A (a) nghĩa là tiếp điểm thường mở (NO – Normally Open)

• B nghĩa là tiếp điểm thường đóng (NC – Normally Closed)

• Không có ký hiệu → tiếp điểm chuyển đổi (Changeover)

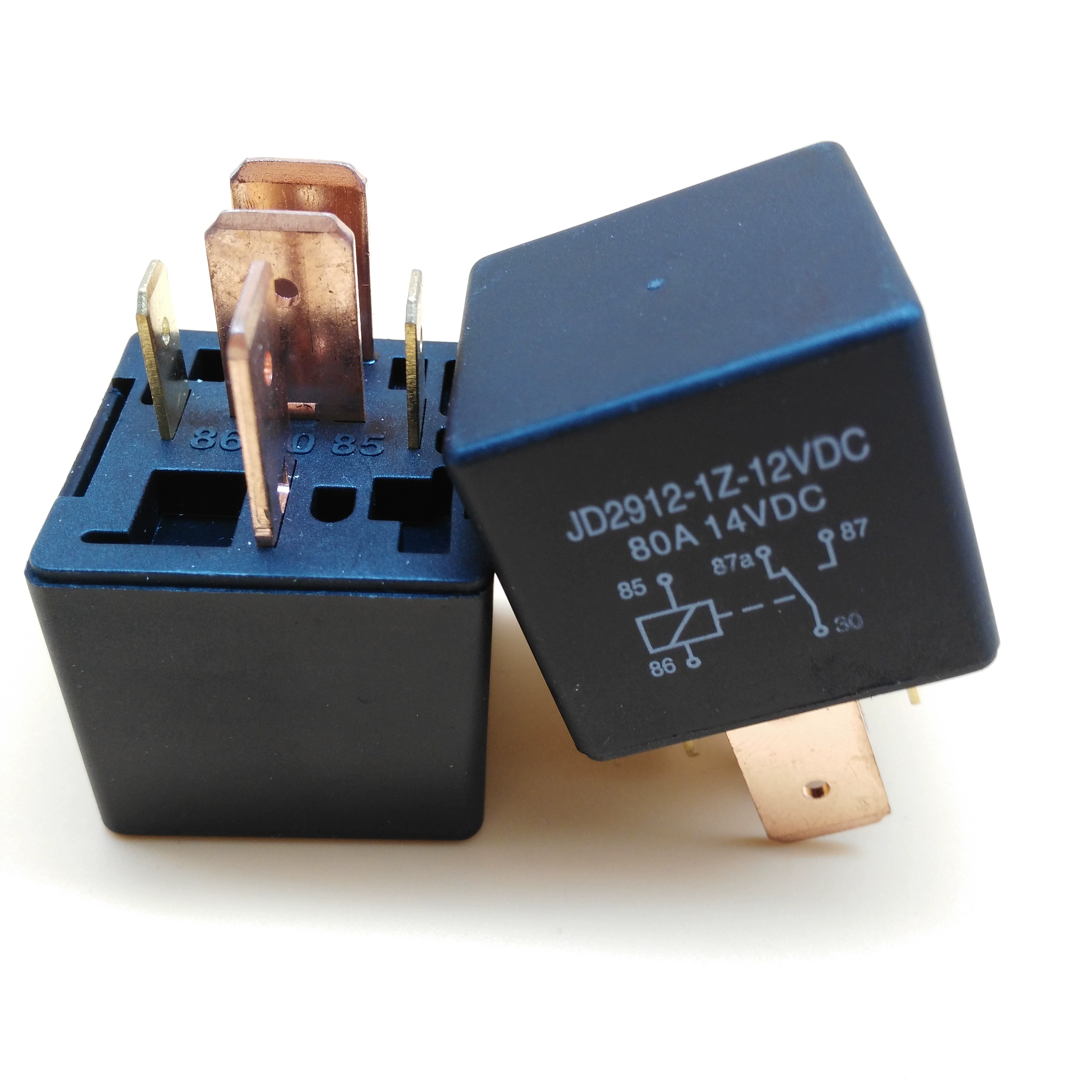

Ký hiệu chân rơ-le ô tô:

• 85 và 86: chân cuộn dây. Khi cấp điện điều khiển (ví dụ 12VDC) thì rơ-le sẽ đóng hoặc ngắt.

• 87: chân tiếp điểm thường mở (NO)

• 87a: chân tiếp điểm thường đóng (NC)

• 30: chân chung (COM)

Hãy tham khảo sơ đồ đấu dây để tránh nhầm lẫn và đảm bảo hiệu suất làm việc.

Thông số sản phẩm

● Mã sản phẩm: JD2912

● Đặc điểm sản phẩm:

• Dòng tải lớn, có thể chuyển mạch dòng lên đến 80A

• Có 3 loại tiếp điểm tiêu chuẩn: 1 NO, 1 NC, 1 chuyển đổi (NO/NC)

• Nhiệt độ làm việc: -40 ~ +125°C

● Ứng dụng: thiết bị điều khiển trong ô tô

● Kích thước (Dài * Rộng * Cao mm): 28.0 × 28.0 × 25.0

● Dạng tiếp điểm: 1a, 1b, 1c
(1a = NO, 1b = NC, 1c = chuyển đổi)

● Dòng chịu tải của tiếp điểm:

• 1a: 80A 14VDC

• 1b: 60A 14VDC

• 1c: 80A / 60A 14VDC

● Điện áp cuộn dây:
6VDC, 9VDC, 12VDC, 24VDC, 48VDC, 36VDC, 72VDC

● Công suất cuộn dây: 1.80W

● Điện trở tiếp điểm: ≤ 50 mΩ

● Điện trở cách điện: ≥ 1MΩ

● Tuổi thọ:

• Điện: 100.000 lần

• Cơ: 10.000.000 lần

● Độ bền điện môi:

• Giữa các tiếp điểm hở: 500VAC

• Giữa cuộn dây và tiếp điểm: 500VAC

● Nhiệt độ môi trường: -40°C ~ +125°C

● Kiểu lắp đặt: lắp nhanh, gắn đế rơ-le

● Trọng lượng: 32.5g
