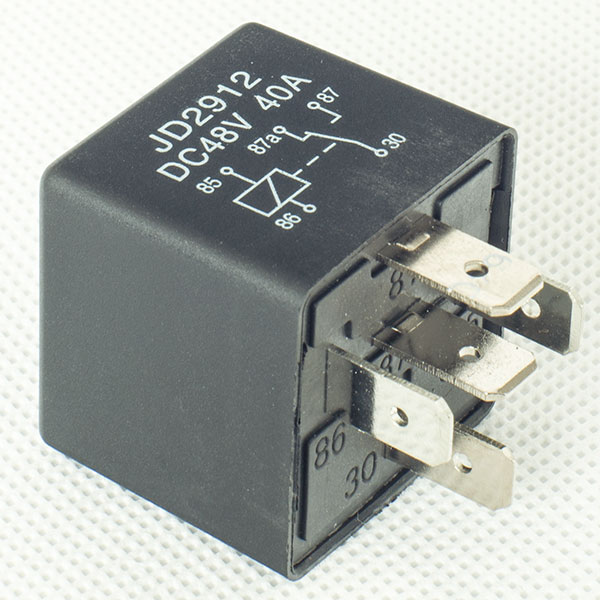

Rơle dòng điện cực lớn/rơle ô tô/12V 24V 80A 4 chân chốt hàn PCB thường mở

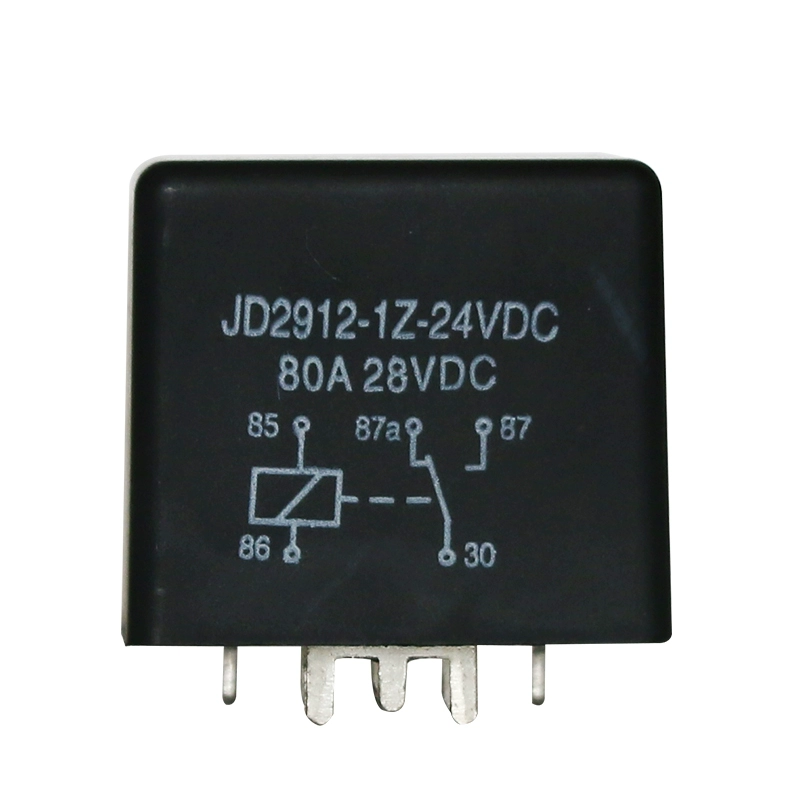

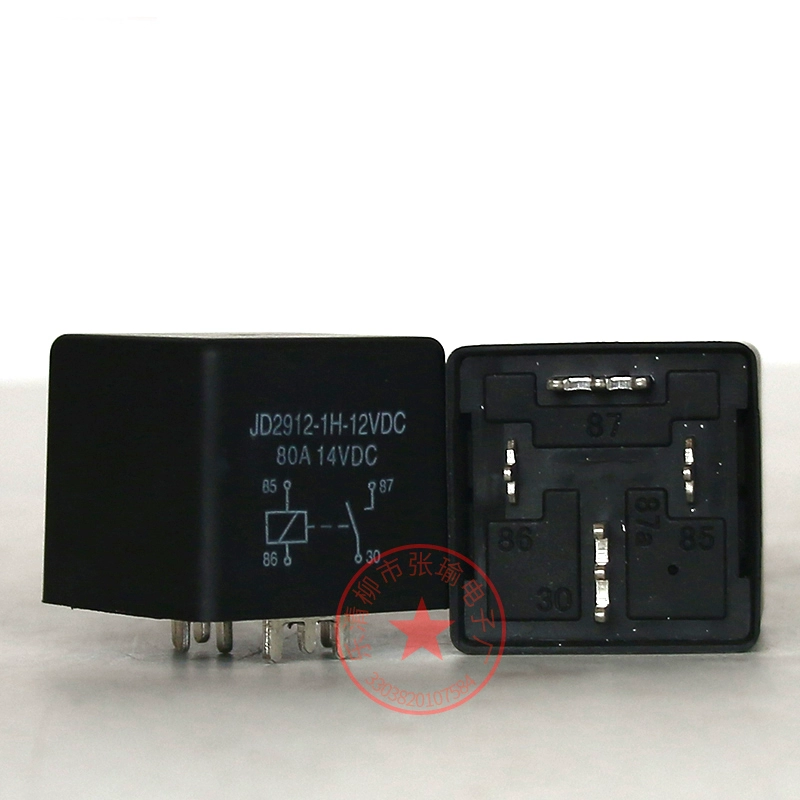

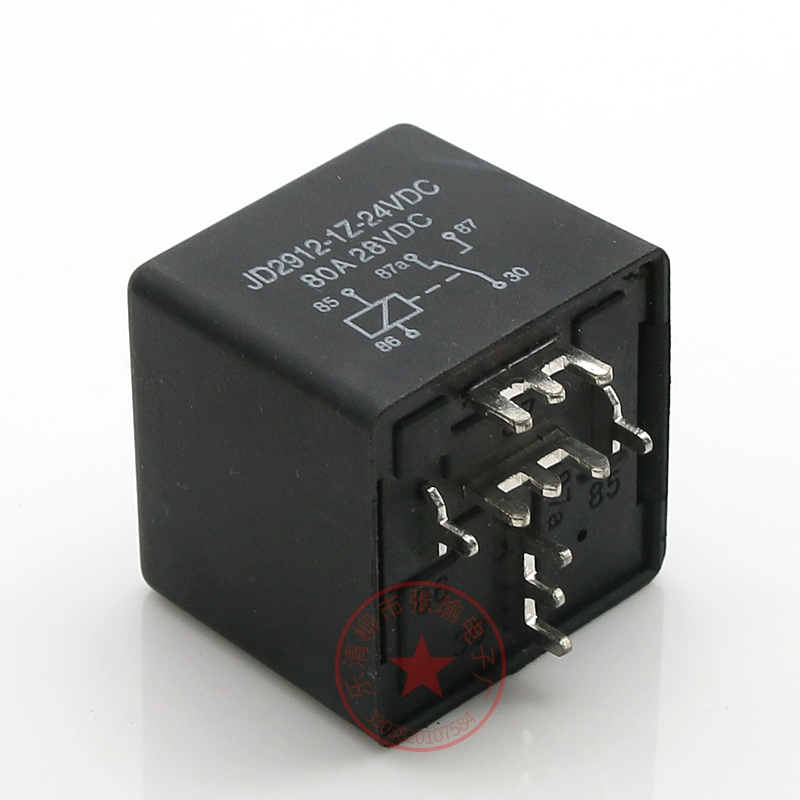

Giới thiệu rơ-le JD2912

Rơ-le JD2912 là dòng rơ-le công suất cao, được thiết kế chuyên dụng cho hệ thống điện ô tô và các thiết bị điều khiển yêu cầu dòng tải lớn. Với khả năng chuyển mạch lên đến 80A, dải nhiệt độ làm việc rộng -40°C đến +125°C, JD2912 đáp ứng tốt các điều kiện khắc nghiệt trong khoang máy xe, xe tải, xe chuyên dụng và hệ thống điện công nghiệp nhẹ.

Rơ-le JD2912 có nhiều kiểu tiếp điểm tiêu chuẩn (NO, NC, NO/NC), đa dạng điện áp cuộn dây, dễ dàng thay thế và lắp đặt cho nhiều hệ thống khác nhau.

Thông số kỹ thuật rơ-le JD2912

🔧 Thông tin cơ bản

• Mã sản phẩm: JD2912

• Ứng dụng chính: Thiết bị điều khiển trên ô tô

• Kiểu lắp đặt: Gài nhanh hoặc gắn đế (socket)

• Trọng lượng: 32.5g

📐 Kích thước

• Dài × Rộng × Cao: 28.0 × 28.0 × 25.0 mm
  → Thiết kế nhỏ gọn, phù hợp nhiều không gian lắp đặt.

Đặc điểm nổi bật của rơ-le JD2912

⚡ Dòng tải lớn – chuyển mạch mạnh mẽ

• Chịu dòng lên đến 80A, đáp ứng tốt các tải công suất cao như:

  • Quạt làm mát

  • Đèn công suất lớn

  • Máy nén, mô-tơ

  • Hệ thống điện phụ trợ trên ô tô

🔁 Đa dạng tiếp điểm

Rơ-le JD2912 hỗ trợ đầy đủ các dạng tiếp điểm tiêu chuẩn:

• 1a (NO – thường mở)

• 1b (NC – thường đóng)

• 1c (NO/NC – chuyển đổi)

👉 Giúp linh hoạt trong thiết kế và thay thế mạch điện.

Dòng chịu tải của tiếp điểm

• Tiếp điểm 1a: 80A / 14VDC

• Tiếp điểm 1b: 60A / 14VDC

• Tiếp điểm 1c: 80A (NO) / 60A (NC) / 14VDC

➡️ Phù hợp cho cả mạch đóng/ngắt tải lớn và mạch điều khiển chuyển đổi.

Điện áp & cuộn dây

• Điện áp cuộn dây hỗ trợ:
  6VDC, 9VDC, 12VDC, 24VDC, 36VDC, 48VDC, 72VDC

• Công suất cuộn dây: 1.80W

👉 Dễ dàng lựa chọn đúng phiên bản theo hệ thống điện xe hoặc thiết bị.

Độ bền & độ an toàn điện

🧲 Điện trở

• Điện trở tiếp điểm: ≤ 50mΩ

• Điện trở cách điện: ≥ 1.00MΩ

⚡ Độ bền điện môi

• Giữa các tiếp điểm hở: 500VAC

• Giữa cuộn dây và tiếp điểm: 500VAC

➡️ Đảm bảo an toàn điện, hạn chế đánh lửa và rò rỉ điện.

Tuổi thọ rơ-le JD2912

• Tuổi thọ điện: ≥ 100.000 lần đóng/ngắt

• Tuổi thọ cơ khí: ≥ 10.000.000 lần

👉 Hoạt động ổn định, bền bỉ trong thời gian dài, phù hợp sử dụng liên tục.

Nhiệt độ làm việc

• Nhiệt độ môi trường: -40°C ~ +125°C

➡️ Hoạt động tốt trong:

• Khoang máy ô tô

• Môi trường nóng, rung động

• Điều kiện thời tiết khắc nghiệt

Ứng dụng thực tế của rơ-le JD2912

• 🚗 Hệ thống điện ô tô – xe tải – xe chuyên dụng

• 🚐 Xe limousine, xe du lịch cao cấp

• 🔌 Mạch điều khiển công suất lớn

• 🧰 Thiết bị điện – điện tử công nghiệp nhẹ

Ưu điểm khi sử dụng rơ-le JD2912

✔️ Chịu dòng lớn đến 80A
✔️ Nhiều loại tiếp điểm – dễ thay thế
✔️ Dải nhiệt độ rộng
✔️ Tuổi thọ cao – hoạt động ổn định
✔️ Kích thước nhỏ gọn – lắp đặt linh hoạt
