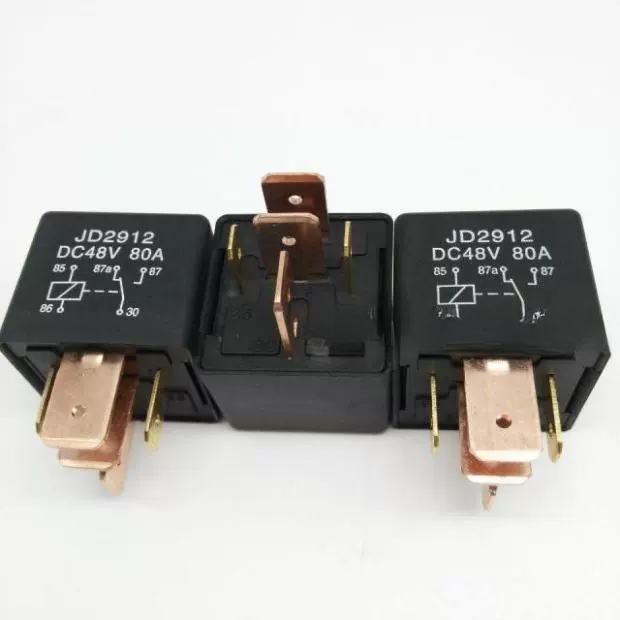

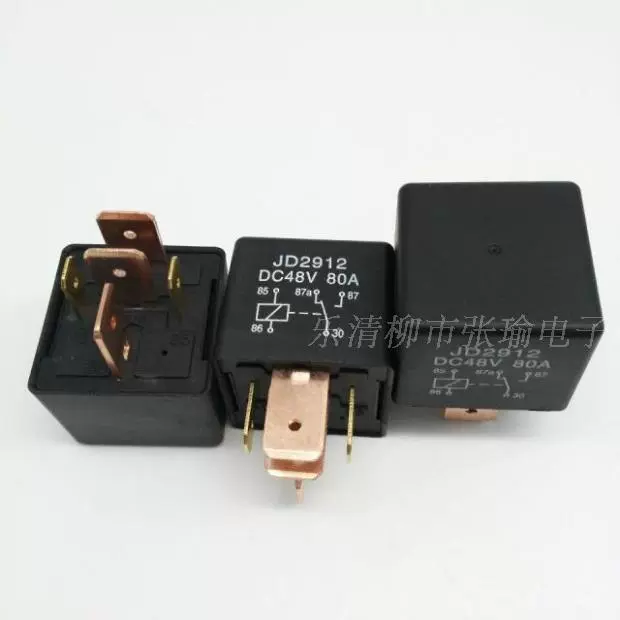

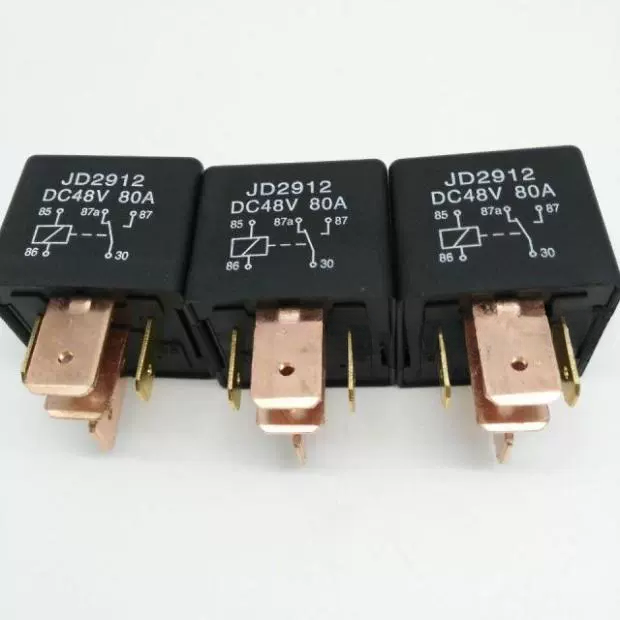

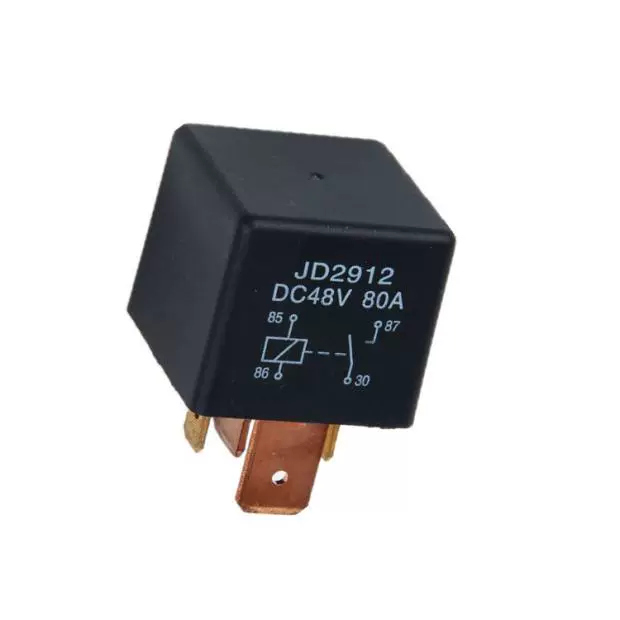

Rơle công suất cao JD2912 DC48V 80A điểm bạc chân dài và rộng đảm bảo chất lượng vôn có thể tùy chỉnh

Lưu ý trước khi mua:
Link này chỉ bao gồm giá của rơ-le, không bao gồm giá đế cắm (socket). Nếu cần đế cắm tương ứng thì phải mua thêm riêng.

Link đế cắm (đầu cắm) tương thích:
https://item.taobao.com/item.htm?spm=a230r.1.14.6.F4NiwM&id=39212265474&ns=1&abbucket=7#detail
→ Đế chuyển đổi 80A, 5 dây

Kiến thức cơ bản về rơ-le:

• Trong mã model:

  • A (a): tiếp điểm thường mở

  • B: tiếp điểm thường đóng

  • Không có ký hiệu: tiếp điểm chuyển đổi

• Đánh số chân rơ-le ô tô:

  • 85 và 86: chân cuộn dây, khi cấp điện điều khiển (ví dụ 12VDC) thì rơ-le sẽ đóng hoặc ngắt

  • 87: chân thường mở

  • 87a: chân thường đóng

  • 30: chân chung (chân nguồn)

Vui lòng tham khảo sơ đồ đấu dây theo hướng dẫn trên để tránh đấu sai gây giảm hiệu suất làm việc.

Thông số sản phẩm:

• Model: JD2912

• Đặc điểm: Dung lượng lớn, có thể chuyển mạch dòng điện lên đến 80A; hỗ trợ các dạng tiếp điểm tiêu chuẩn:

  • 1 thường mở

  • 1 thường đóng

  • 1 chuyển đổi

• Nhiệt độ làm việc: -40 ~ +125°C

• Ứng dụng: Thiết bị điều khiển ô tô

• Kích thước (D × R × C, mm): 28.0 × 28.0 × 25.0

• Dạng tiếp điểm: 1a, 1b, 1c

Khả năng chịu tải tiếp điểm:

• 1a: 80A – 14VDC

• 1b: 60A – 14VDC

• 1c: 80A / 60A – 14VDC

Cuộn dây:

• Điện áp cuộn dây: 6VDC, 9VDC, 12VDC, 24VDC, 36VDC, 48VDC, 72VDC

• Công suất cuộn dây: 1.80W

Các thông số khác:

• Điện trở tiếp điểm: ≤ 50 mΩ

• Điện trở cách điện: ≥ 100 MΩ

• Tuổi thọ:

  • Điện: 100.000 lần

  • Cơ: 10.000.000 lần

• Khả năng chịu điện áp:

  • Giữa các tiếp điểm hở: 500VAC

  • Giữa cuộn dây và tiếp điểm: 500VAC

• Nhiệt độ môi trường: -40°C ~ +125°C

• Kiểu lắp đặt: Kết nối nhanh, cắm qua đế (socket)

• Trọng lượng: 32.5g

Bản mô tả này đúng kiểu “cơ khí – điện tử thuần chất”, đọc kỹ phần chân 85–86–30–87–87a là tránh được 90% lỗi đấu dây trong thực tế.
