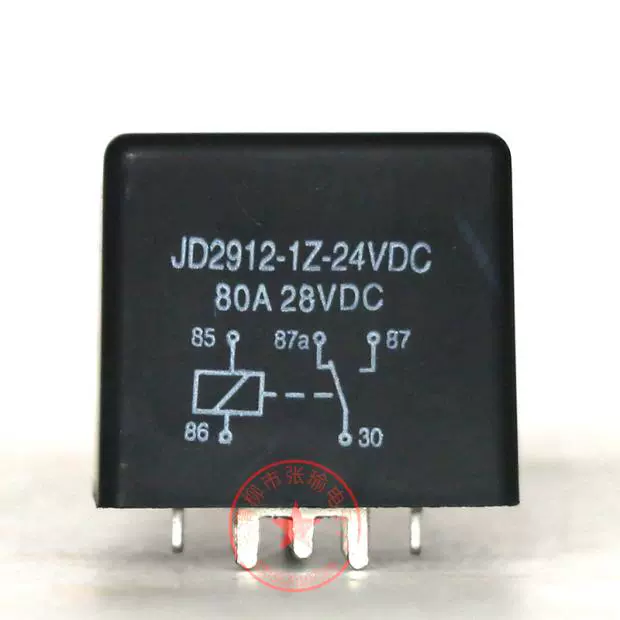

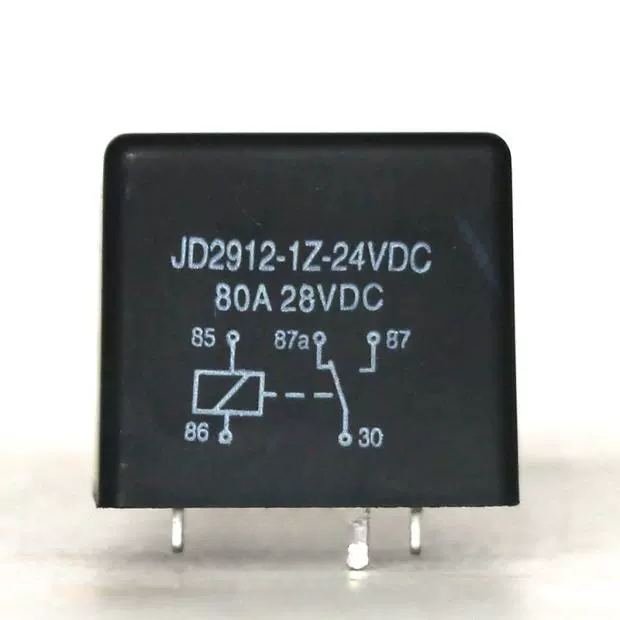

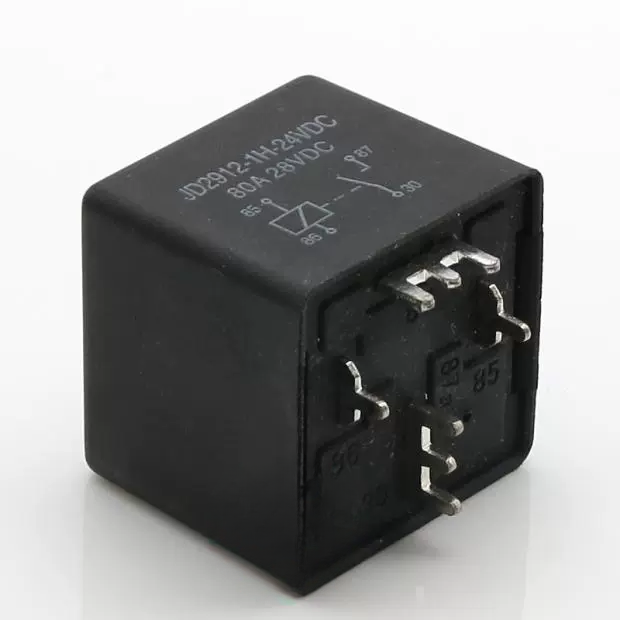

Chân hàn rơle ô tô dòng điện cao JD2912-1Z-12VDC 80A tất cả các tiếp điểm bằng bạc năm chân

● Model: JD2912

● Đặc điểm sản phẩm:
Dung lượng lớn, có thể chuyển mạch dòng điện 80A; hỗ trợ các dạng tiếp điểm tiêu chuẩn gồm:

• 1 tiếp điểm thường mở

• 1 tiếp điểm thường đóng

• 1 tiếp điểm chuyển đổi

● Nhiệt độ làm việc: -40 ~ +125°C

● Ứng dụng: Thiết bị điều khiển ô tô

● Kích thước (D × R × C, mm): 28.0 × 28.0 × 25.0

● Dạng tiếp điểm: 1a, 1b, 1c

● Khả năng chịu tải tiếp điểm:

• 1a: 80A – 14VDC

• 1b: 60A – 14VDC

• 1c: 80A / 60A – 14VDC

● Điện áp cuộn dây:
6VDC, 9VDC, 12VDC, 24VDC, 36VDC, 48VDC, 72VDC

● Công suất cuộn dây: 1.80W

● Điện trở tiếp điểm: ≤ 50 mΩ

● Điện trở cách điện: ≥ 100 MΩ

● Tuổi thọ:

• Điện: 100.000 lần

• Cơ: 10.000.000 lần

● Khả năng chịu điện áp:

• Giữa các tiếp điểm hở: 500VAC

• Giữa cuộn dây và tiếp điểm: 500VAC

● Nhiệt độ môi trường: -40°C ~ +125°C

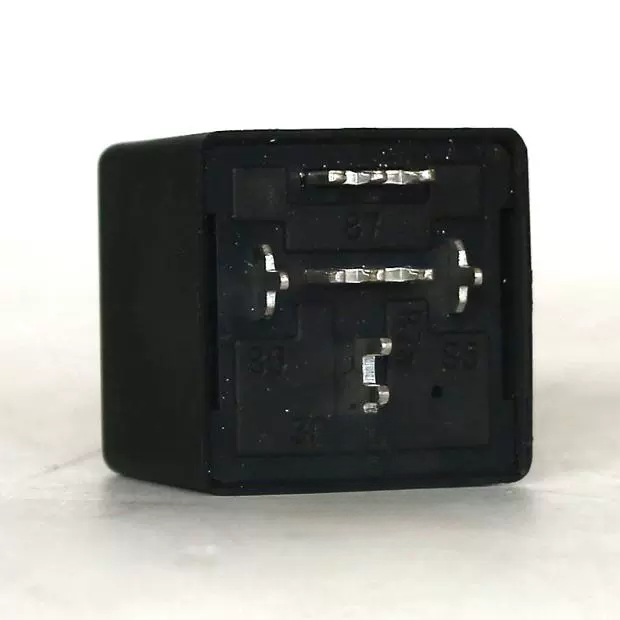

● Kiểu lắp đặt: Kết nối nhanh, cắm qua đế (socket)

● Trọng lượng: 32.5 g

Bảng thông số cuộn dây (bên dưới ảnh):

• Điện áp hút (Max): ≈ 70% điện áp định mức

• Điện áp nhả (Min): ≈ 10% điện áp định mức

• Điện áp cho phép tối đa: ≈ 150% điện áp định mức

Đây là bản thông số “chuẩn kỹ sư”: nhìn vào là biết ngay con JD2912 này sinh ra để gánh tải nặng, chạy bền trong môi trường nhiệt cao của khoang máy ô tô.
